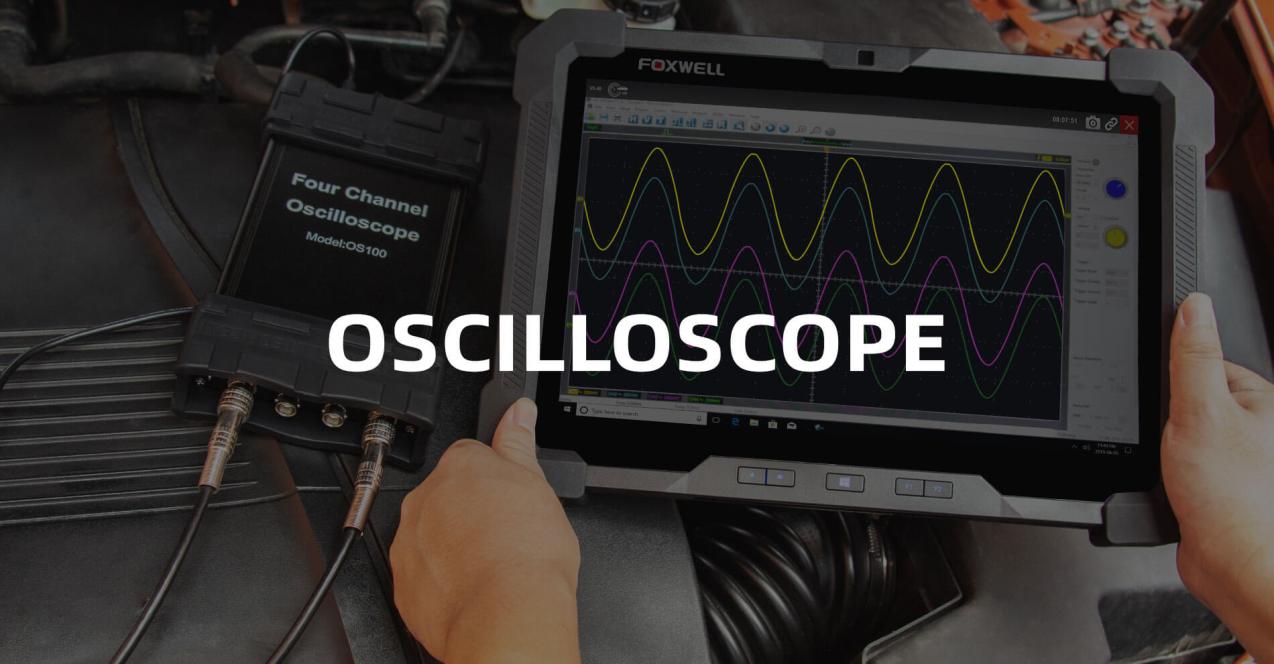

Osciloscopio

El osciloscopio es una parte esencial del equipo de diagnosis. OS100 es una poderosa herramienta de diagnóstico y se completa con más de 80 pruebas guiadas. Se desarrolla continuamente para garantizar que se mantenga con la última tecnología de vehículos y sea intuitivo y fácil de usar. Es un complemento esencial para su herramienta de autodiagnosis, información técnica y conocimiento personal.

Prestaciones
  • Equipado con más de 80 tipos de mediciones en automoción
  • Menú de componentes con preconfiguración de mediciones y formas de onda patrón de referencia.
  • Diagnósticos previos: mando de encendido e inyectores, señales de alimentaciones a válvulas, inyectores, bobinas y actuadores.
  • Encendido: Primario y Secundario
  • Sensores: Flujo/Masa de aire, Cigüeñal, Arbol de Levas, Sondas Lambda, Sensores de Presión (combustible, admisión, sobrealimentación), Sensores de Temperatura, Sensores de Picado, Sensores de Acelerador / Mariposa y más
  • Actuadores: Electroválvulas, inyectores gasolina y diesel, bobinas, etc.
  • Diagnosis Bus de datos: Examina tramas de CAN BUS, Integridad de señales CAN, Adquisición larga de tramas CAN H/L
  • Aplicable a cualquier tipo de vehículo: Gasolina, Diesel, ligeros, industriales, agrícolas, etc.
  • Verificación de sistemas de carga y arranque
  • Apto para cualquier tipo de ordenador, sobremesa, portátil, tablet industrial, soporta trabajo en condiciones severas y en movilidad.
  • Sistemas operativos soportados: Windows, desde XP SP3 hasta Windows 10
  • Interfase USB 2.0, plug&play. No necesita alimentaciones adicionales

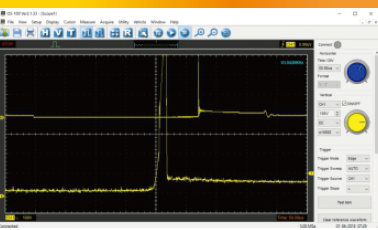

  • Prestaciones avanzadas: Más de 20 tipos de mediciones automáticas, recursos diversos de sincronización (Triger), función verificación
  • Pasa/Fallo, cursores de seguimiento dinámicos, función de grabación y reproducción de formas de onda.
  • Buen diseño mecánico, tamaño reducido fácil de manipular y transportar. Carcasa exterior de aluminio anodizado, resistente a roces y temperatura, con un aspecto atractivo.
  • 4 canales aislados, tasa de tiempo real de muestreo 1GSa/s, alta sensibilidad y amplitud de señal de entrada 2mV-10V/DIV, elevado ancho de banda 70MHz.
  • Los datos de formas de onda pueden exportarse en formatos de archivo EXCEL, BMP o JPG
  • Adquisición de formas de onda por valor promedio, detección de picos, trazo fino. Funciónes de inversión de forma de onda.
  • Funciones matemáticas diversas en formas de onda. Función auto rango. Congelación de pantalla.
  • Un solo ordenador se puede conectar a varios osciloscopios, pèrmite expandir el número de canales fácilmente.

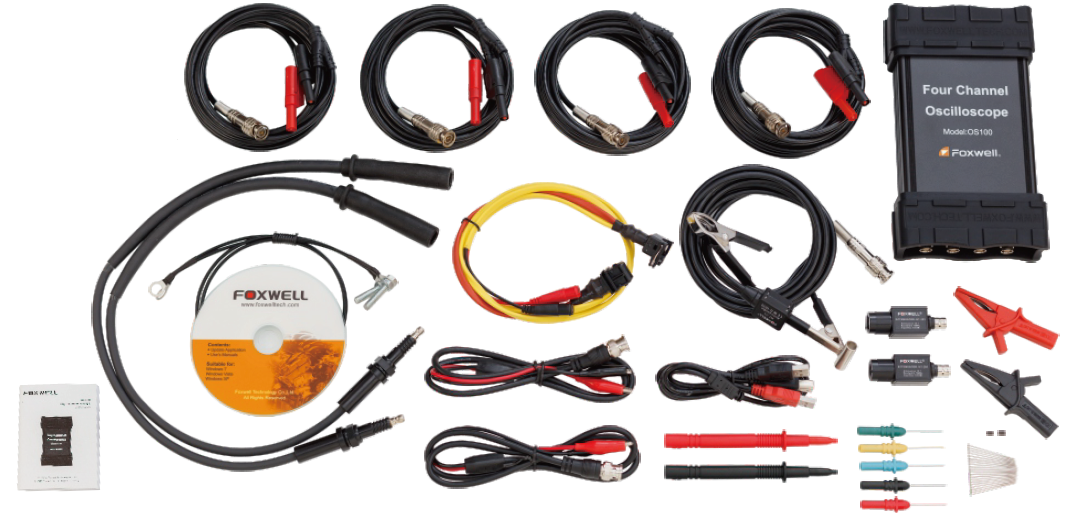

El Kit Incluye
  • 2 pinzas de cocodrilo grandes
  • 1 pinza de alta tensión de encendido
  • 2 sondas de Multímetro
  • 4 cables de test con conector BNC (Coaxiales)
  • 2 Atenuadores
  • 1 cable derivador macho/hembra 2 pin
  • 2 cables con pinzas de cocodirlo
  • 2 cables para bobinas de encendido
  • 1 cable USB
  • 1 CD de instalación de software.
Especificaciones
Ancho de banda 70MHz
Funciones de medición en automoción Todo tipo de sensores, actuadores y señales de CAN BUS, en cualquier sistema electrónico del automóvil
Nº de canales 4 canales
Tasa de tiempo real de muestreo GSa/s
Profundidad de memoria 64K
Precisión Base de tiempo ±50ppm
Rango de base de tiempo 2ns/div-1000s/div (1-2-4 sequences)
Input Impedance 1MΩ 25pF
Sensibilidad de entrada 2mV/div〜10V/div
Resolución vertical 8Bit
Rangos de desplazamiento vertical 2mV ~ 10V/div @ x1 probe; 20mV ~ 100V/div @ x10 probe； 200mV ~ 1000V/div @ x100 probe; 2V ~ 10000V/div @ x1000 probe
Precisión de ganancia DC ±3%
Modo de sincronización/disparo (Triger) Edge, Pulse, Video, Alternative
Fuentes de Triger CH1, CH2, CH3,CH4
Cursores de medición Cruz, Trazo, Horizontal, Vertical
Mediciones automáticas Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequencia, Periodo, Tiempo de subida,Tiempo de bajada, Anchura de Pulso Positiva y Negativa, Duty Cycle
Volumen 175mm * 105mm * 25mm
Peso 0.9KG
Accesorios opcionales Pinzas amperimétricas de precisión, 0-65A AC/DC, 0-650A AC/DC
